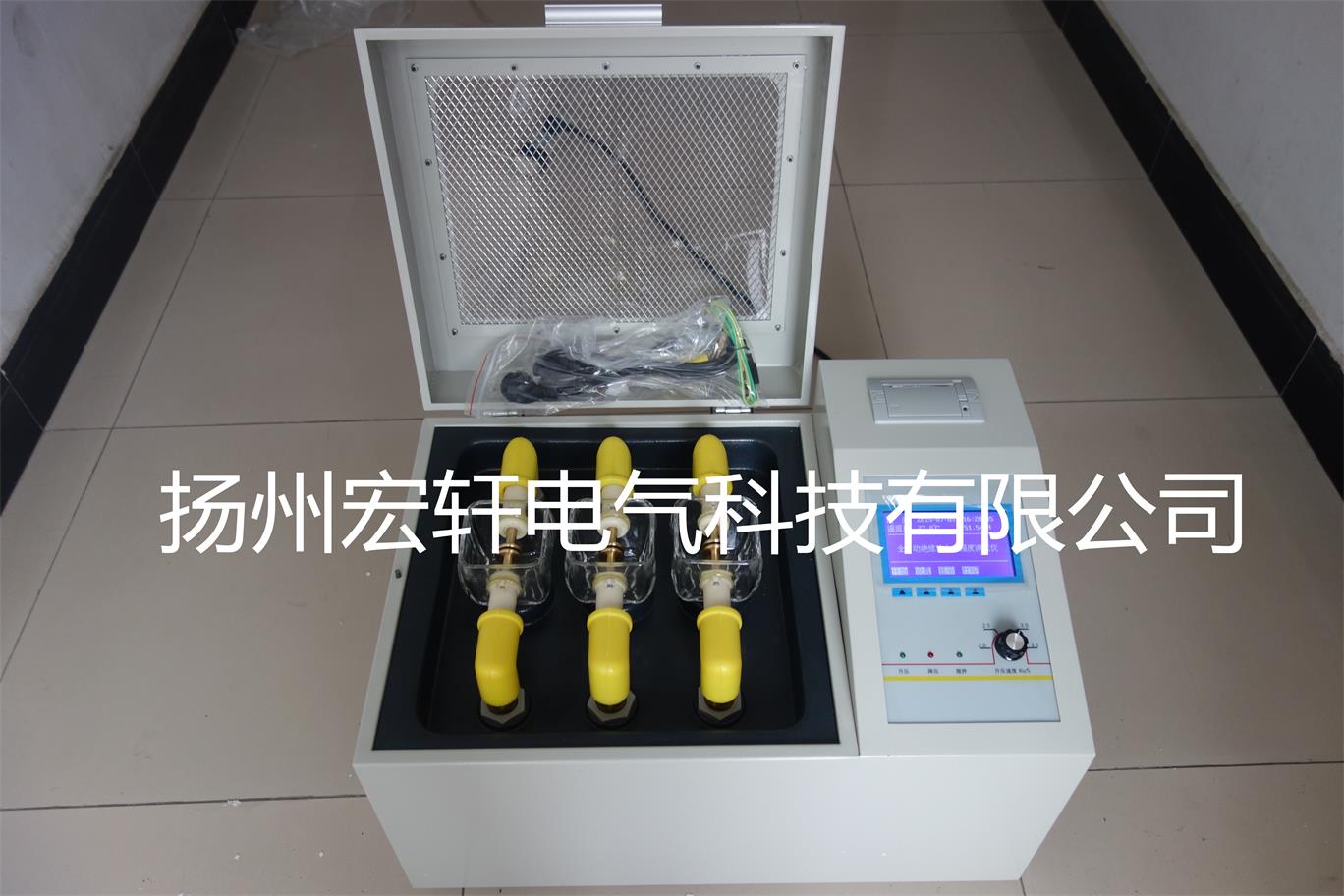

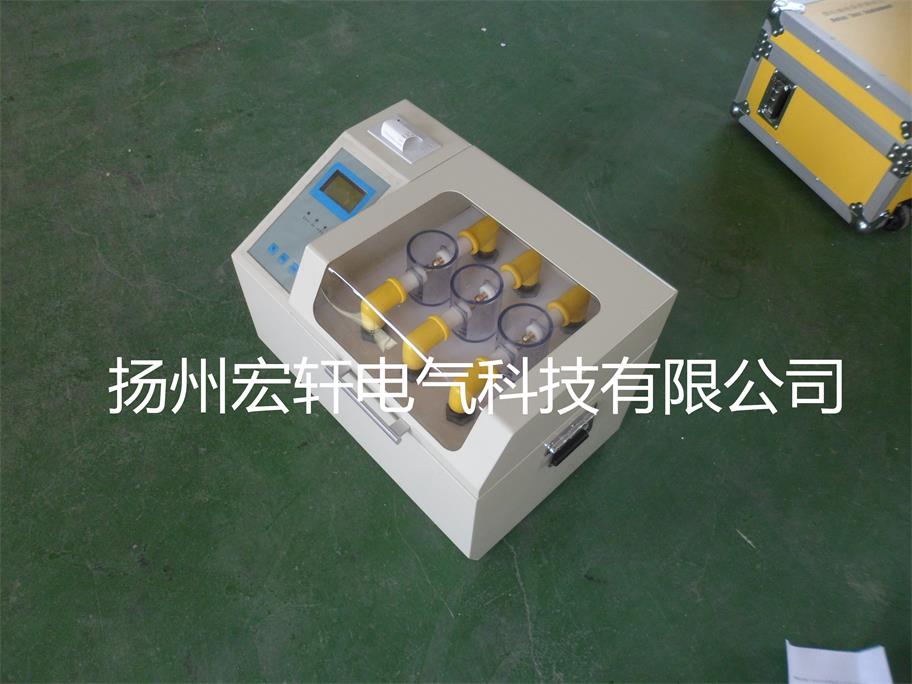

本儀器為三杯一體式設計；

液晶顯示屏，中文菜單人機對話方便，具有溫度、濕度測量以及時鐘顯示功能；

操作簡單，自動完成升壓、保持、攪拌、靜置、計算、數據存儲及打印輸出等操作；

具有斷電存儲功能，可自動保存測試結果；

具有過壓、過流、限位及接地報警功能，以保障操作人員的人身安全；

獨特的波形整定功能，消除諧波對準確測定的干擾；

采用CPU和PLC雙重控制，保障儀器工作穩定可靠；

具有232接口和藍牙功能，方便與電腦傳輸數據.

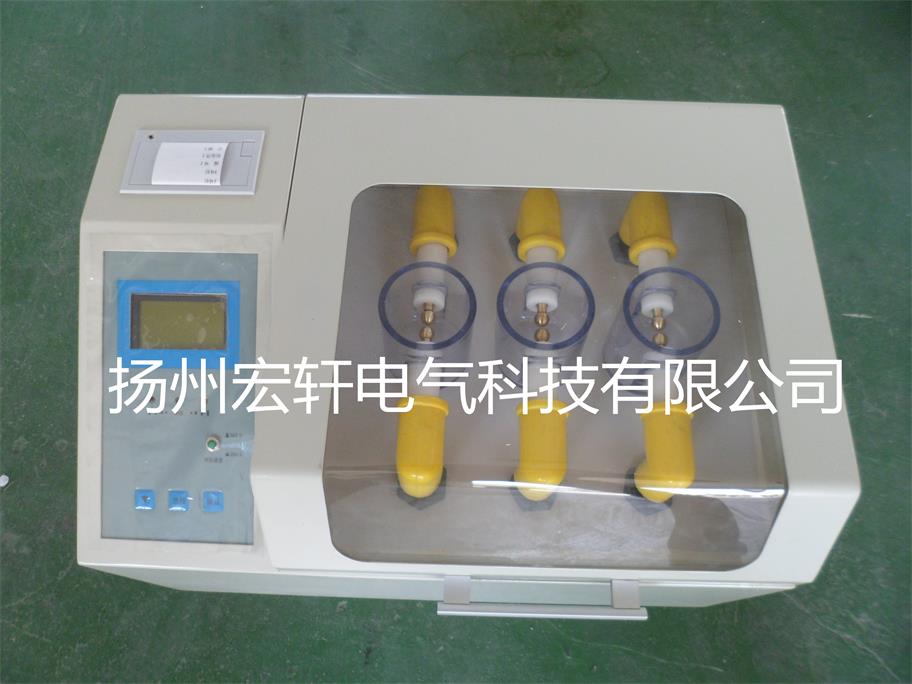

1.液晶顯示屏；2.功能鍵；3.打印機；4.升壓速率切換開關；5.指示燈；

6.油杯倉蓋；7.溫、濕度傳感器；8.地線柱；9.電源插口；10.電源開關；11.高壓安全標志

1. 液晶屏          顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；

2. 功能鍵          選擇設置操作參數；

3. 打印機          打印單次及多次測試結果的平均值；

4. 切換開關       選擇不同升壓速率；

5. 指示燈           燈亮?xí)r表示相關操作步驟正在進行中；

6. 油杯倉蓋       打開后放入或取出油杯，關閉后方可進行測試；

7. 溫濕傳感器   測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；

8. 地線柱           可靠的地線連接柱；

9. 電源插座       良好插接AC 220V 50Hz電源線；

10. 電源開關     控制儀器電源通斷；

11. 高壓標志     提示高壓危險的三角標志。

1. 儀器采用大容量單片機控制，工作穩定可靠；

2. 儀器內設寬范圍電路杜絕了死機現象；

3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種國家標準方法和自定義操作，能適應不同用戶的多種選擇；

4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；

5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；

6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；

7. 便攜式結構，易于移動，戶內外使用均很方便。

1. 升壓器容量    1.5 kVA

2. 升壓速度     2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四檔任選

3. 輸出電壓     0～80 kV

4. 電源畸變率   ＜1%

5. 顯示方式     大屏幕液晶漢字顯示

6. 電極間隙     標準2.5 mm

7. 外形尺寸     730 mm×410 mm×390 mm

8. 儀器重量     38 kg（ODST-1203）
