HX9308四通道局部放電測試系統簡介
一、概述
HX9308四通道局部放電測試系統是我們繼JF－8001（仿MODEL－5）、JF－8201、
JF－8601、JF－2002、JF－2007等型號局部放電檢測儀后研制開發生產的全新的數字化儀器設備，它的功能跳出了儀器的范疇，它集成了檢測儀器、智能控制臺、數據分析等功能，是一套完整的局部放電試驗系統。
1.1、先進性：采用高速寬頻帶數據采集系統，放電波形還原顯示清晰，失真度小，配合時間窗的使用，可動態放大顯示圖形細節；同步獨立4通道，12位數據采集系統，采樣頻率
20MHz~40MHz，可調，結合連續、單次數據采集，軟件、硬件降噪，測量精度與傳統模擬局放儀相比有了質的提高。
1.2、繼承性：運用虛擬儀器的概念，數字化全模擬傳統儀器的功能，

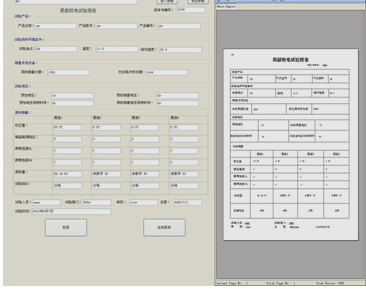

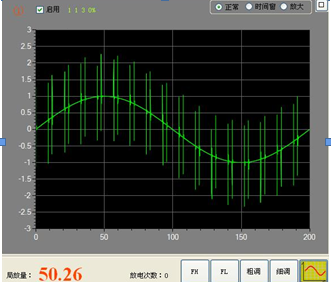

圖形顯示分為：橢圓、正弦、直線，放電相位顯示明確；
同步跟蹤顯示任意頻率的試驗電源，放電相位顯示明確；
數控增益粗調、增益細調。數字模擬時間窗，可任意調節大小，動態并可放大顯示細節。
1.3、可靠性：優化了系統組成結構，運用模塊化、單元化設計技術，數字儀器各功能模塊單元明確。信號調理單元移用了我廠應用了多年的經典的調理電路，加上采用了高可靠性的數據采集卡，使得數字儀器的可靠性有了根本的保證。
1.4、安全性：系統采用了多參數報警保護措施，關鍵部位更采用軟、硬件雙重保護，靈敏度高，確保了整個試驗系統的運行安全。
二、技術指標
2.1、系統主要性能技術指標
2.1.1、可測試品的電容量范圍6PF~250µF。
2.1.2、檢測靈敏度允許電流（見表一）：
表一、檢測靈敏度及輸入單元允許電流值。
輸入單
元序號 |
調諧電容范圍 |
靈敏度（PC）
（不平衡電路） |
允許電流有效值 |
| 不平衡電路 |
平衡電路 |
| 1 |
0～25～100PF |
0.02 |
30mA |
0.25A |
| 2 |
25～100～400PF |
0.04 |
50mA |
0.5A |
| 3 |
100～400～1500PF |
0.06 |
120mA |
1A |
| 4 |
400～1500～6000PF |
0.1 |
0.25A |
2A |
| 5 |
1500～6000～25000PF |
0.2 |
0.5A |
4A |
| 6 |
0.006～0.025～0.1μF |
0.3 |
1A |
8A |
| 7 |
0.025～0.1～0.4μF |
0.5 |
2A |
15A |
| 8 |
0.1～0.4～1.5μF |
1 |
4A |
30A |
| 9 |
0.4～1.5～6.0μF |
1.5 |
8A |
60A |
| 10 |
1.5～6.0～25μF |
2.5 |
15A |
120A |
| 11 |
6.0～25～60μF |
5 |
25A |
200A |
| 12 |
25～60～250μF |
10 |
50A |
300A |
| 7R |
電阻 |
0.5 |
2A |
15A |
2.1.3、顯示工作方式
2.1.3.1、顯示方法：橢圓、正弦、直線
2.1.3.2、工作方式：分連續、單次顯示工作方式。
2.1.3.3、觸發同步方式：分內外觸發方式，內觸發為儀器電源同步觸發，頻率50；
外觸發為同步試驗電源工作頻率，0~1000Hz內任意頻率。
2.1.3.4、外觸發同步信號輸入電壓：5~50V，輸入功率<1伏安。
2.1.3.5、信號相位判定：橢圓顯示為極坐標方式，正弦顯示為正弦波方式，其顯示
圖形的起點為試驗電源的零點，其顯示圖形的長度為試驗
電源的一個周期，外觸發同步方式下系統準確真實地顯示
了的試驗電源的周期、相位。
2.1.4、時間窗：系統軟件模擬時間窗，相位大小任意選擇，可動態放大顯示時間窗，
兩個時間窗可分別或同時開。
2.1.5、濾波頻帶：系統采用傳統的帶通濾波方式，3dB低頻端頻率f
L：分10、20、40KH
Z
檔，3dB高頻端頻率f
H分80、200、300KH
Z檔，f
L和f
H可靈活任意
組成各種濾波通帶。
2.1.6、信號放大器：
2.1.6.1、增益調節：分增益粗調和增益細調，增益粗調分6檔，檔間增益差20dB
（10倍），誤差±1 dB調節；增益細調范圍>20dB。
2.1.6.2、放大器正負極性響應不對稱性：<1dB。
2.1.7、局放信號測量：所見即所得方式，可在連續、單次、放大等顯示工作方式下測
量局放信號，誤差±5%（以滿刻度計）。
同步獨立4通道、12位數據采集，帶寬15M。
2.1.8、試驗電源測量：12位數字通道，刷新頻率3/S
誤差：±1%（以滿刻度計）。
2.1.9、結構形式：
一體化工控結構。
